在芯片制造与封装测试领域，一个看似微小却至关重要的环节，常常让工程师们感到头疼——那就是芯片引脚的精确测量。
尺寸微小，数量庞大：现代芯片功能复杂，动辄集成数十甚至上百个引脚（Pin），每个引脚都像精密仪器上的微小触点，逐一测量的工作量巨大。
间距狭窄，精度要求高：随着芯片朝着小型化、高密度化狂奔，引脚之间的间隙越来越小，对测量设备的空间分辨率和重复精度提出了近乎苛刻的要求。传统接触式测量工具不仅效率低下，更有刮伤引脚、影响性能的风险。
这其中，引脚的共面性（即所有引脚底部是否处于同一水平面）更是质量控制的生命线。哪怕只有几微米的高度差，也可能导致芯片在焊接时出现虚焊、短路，直接影响产品的良率和可靠性。
答案在于非接触式3D光学测量技术。全球光学测量领域的ling xian者Sensofar，其S wide 3D轮廓测量仪正是为此类挑战而生的专用解决方案。
利器一：条纹投影技术，快速捕获全场3D数据

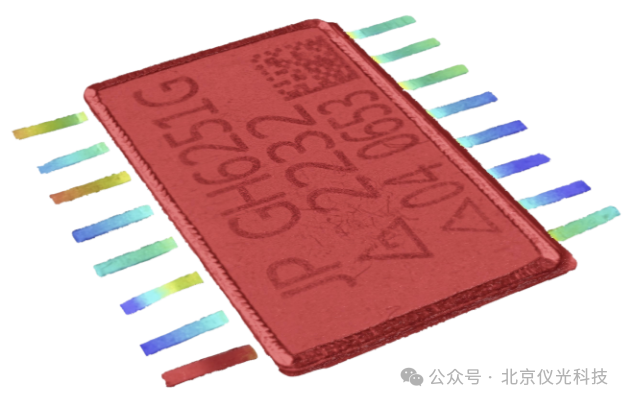

S wide 3D轮廓测量仪采用优良的条纹投影技术，无需接触样品，即可在数秒内获取最高达300 x 300 mm大视场内芯片引脚的三维形貌数据。它如同为芯片拍摄一张高清的“3D身fen证"，每一个引脚的轮廓、高度、位置信息都清晰可辨。
利器二：SensoVIEW智能软件，自动化分析一键完成

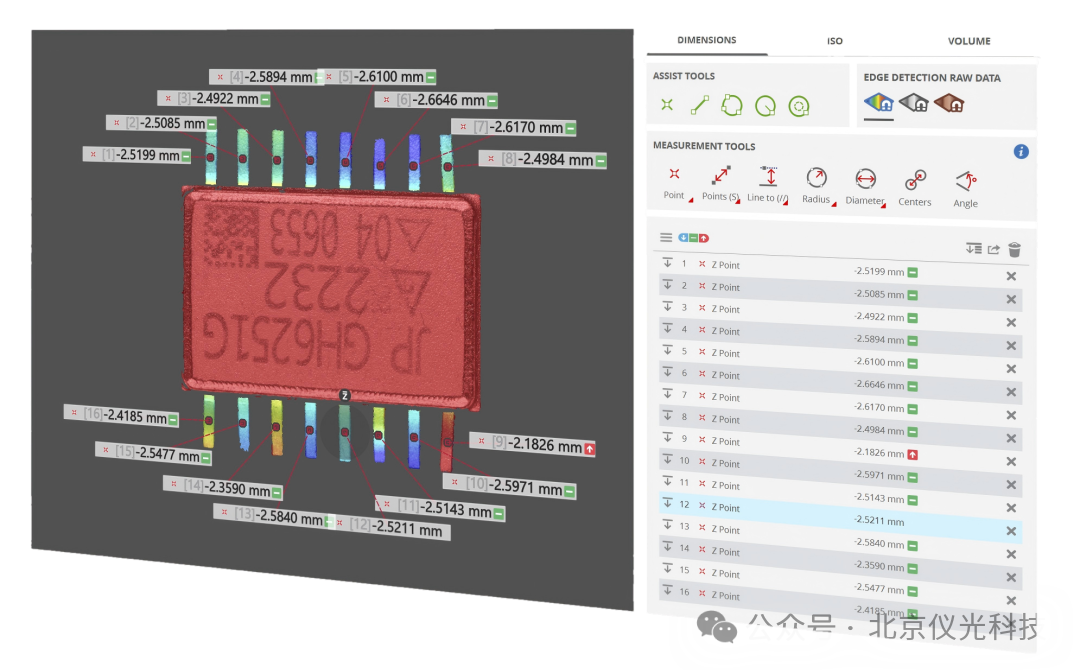

测量只是第一步，高效分析才是核心。Sensofar专有的SensoVIEW分析软件内置强大的分析模板与公差设置功能。用户可轻松定义测量区域，软件自动计算每个引脚的平均高度、最大/最小高度以及共面性数据，并生成直观的图表报告。这che底将工程师从繁琐的手动测量和数据处理中解放出来，实现“测量即分析"。
利器三：高速、大范围与自动化无缝集成
S wide 3D轮廓测量仪集高速测量、超大视野和自动化数据处理能力于一身。它不仅适用于实验室的精密分析，更能无缝集成到产线，进行在线全检或抽检，大幅提升生产节拍与质量控制水平，真正为芯片的高效率、高良率制造保驾护航。
在半导体产业追求ji致精度与效率的今天，Sensofar S wide 3D轮廓测量仪通过其非接触、高精度、全自动的测量分析方案，为芯片引脚的品质管控提供了值得信赖的“标尺"。它让曾经令人棘手的引脚测量难题，变得简单、快速而可靠。
