决胜最后一步：Sensofar 3D光学轮廓仪如何为先进封装“微Bump”精准把关

一、微Bump检查：

为何成为先进封装的“阿喀琉斯之踵"？

微Bump是现代高密度芯片互连的核心结构，其高度与共面性直接决定了芯片与基板能否实现稳定、可靠的电气连接。然而，在最终测试时，传统的接触式探针检测方法却可能引入新的风险：

测试探针施加的压力，可能无意中改变部分微Bump的原始高度，破坏整组凸点的共面性。这些纳米到微米级的微小形变，足以导致Bump在焊接时无法与对应触点精准对齐，引发连接失效，造成潜在的可靠性隐患。

因此，在终测阶段，采用非接触、高精度、高效率的检测手段，对微Bump的形貌尺寸进行“无损体检"，已成为确保先进封装良率与质量不ke huo缺的关键步骤。

二、解决方案：Sensofar 3D光学轮廓仪 以“光"为尺，精准丈量

面对微Bump检测对快速采集和共面性控制的严苛要求，Sensofar推出的 S neox 3D光学轮廓仪 提供了wan美的解决方案。

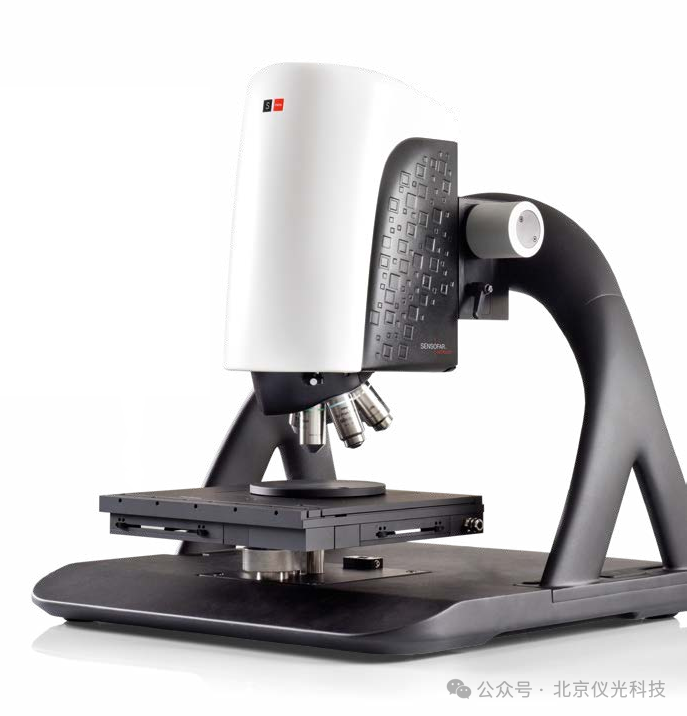

Sensofar S neox 3D光学轮廓仪

这款高性能非接触式3D光学测量系统，集多种光学测量技术于一身，能够轻松应对微Bump阵列的检测挑战：

1. 纳米级精度，批量检测：S neox的测量精度可达纳米级，能够一次性对整片区域的微Bump进行批量测量，快速获取每一颗Bump的高度、直径、体积等关键尺寸，并精确计算其整体共面度，完quan man足产线对大批量、高频次、高精度检测的需求。

2. zhuo越的通用性与灵活性：S neox系统具备覆盖更大样品区域的能力，无论是不同规格、不同排布方式的微Bump阵列，都能轻松适配，实现快速、一致的测量，wan美契合多样化封装生产场景。

3. qiang大的专业分析软件：配合Sensofar的专用分析插件（如SensoMAP等），用户可以对测量得到的三维形貌数据进行深度分析，一键生成清晰、直观的检测报告，为工艺优化和质量控制提供强有力的数据支撑。

Sensofar S neox 3D光学轮廓仪

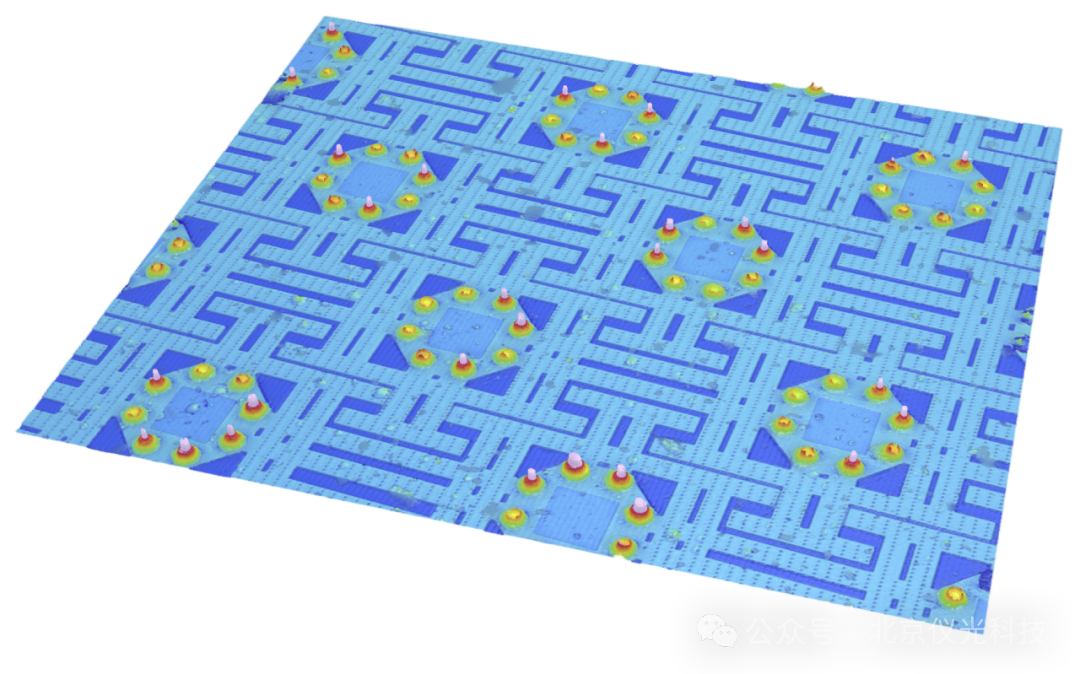

对微Bump进行三维形貌测量

从上图我们可以清晰地看到，S neox所采集到的微Bump三维轮廓图细节丰富，形貌直观，为后续的精准数据分析奠定了坚实基础。

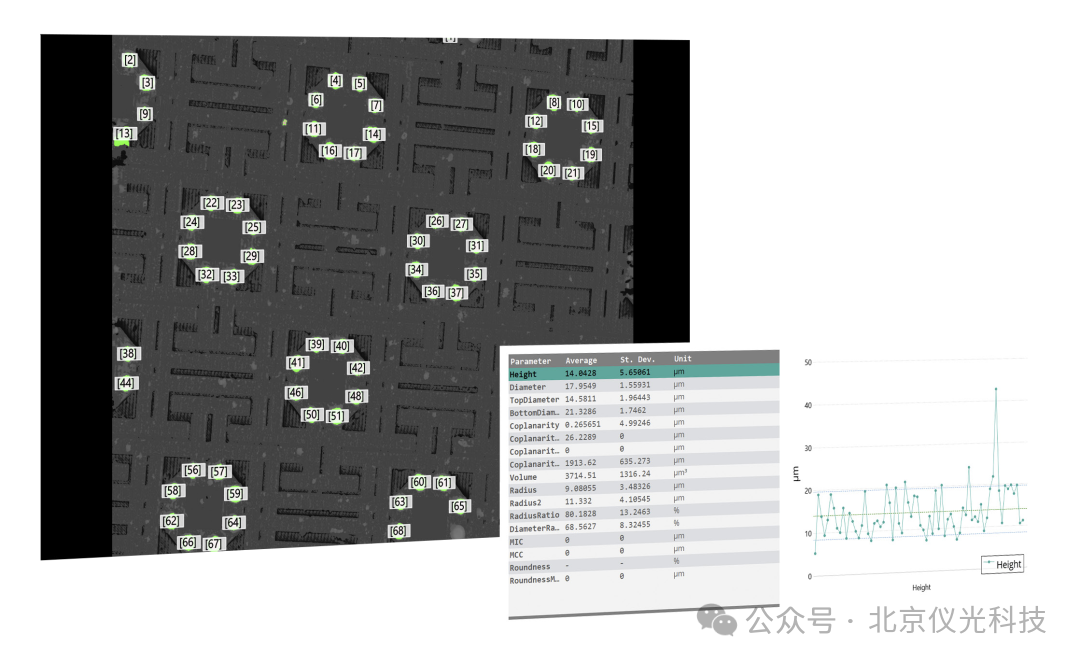

利用Sensofar分析软件

得到的微Bump关键尺寸与统计结果

上图展示了通过专业软件分析后得到的详细数据。表格中列出了如高度标准差（St. Dev.）等一系列关键统计参数（单位：μm），这些量化数据是判断微Bump共面性、均匀性是否达标的核心依据，真正实现了从“看到"到“测准"的跨越。
