从“画笔”到“绣花针”：泽攸科技电子束光刻，如何精准雕琢纳米世界？

在微纳制造的演进史中，我们正见证一场从“复制"到“绘制"的深刻变革。传统光刻如同使用印章，高效却固化；而一种更精细、更数字化的工具——电子束光刻（EBL）——正像一支纳米级的“电子画笔"，让科学家能够自由“绘制"出复杂的纳米结构。在这条技术前沿，泽攸科技（ZEPTOOLS）的电子束光刻机，正成为科研人员探索微观世界的有力工具。

当制造需求从微米深入到纳米尺度，光的波动性成为了难以逾越的障碍。此时，波长更短的电子束便展现出了其独特的优势。电子束光刻代表了数字化图案技术的另一种高级路径：“与光学并行曝光不同，电子束通过扫描方式逐点写入图案，其控制方式更接近于精细绘制"。

这种方式将设计图案wan全转化为可编程的扫描路径数据，实现了从“像素"到“纳米"的zhong极映射。泽攸科技的电子束光刻机正是这一理念的实践者，其高精度控制能力，能够胜任从前沿科研到精密器件原型开发的各种挑战。

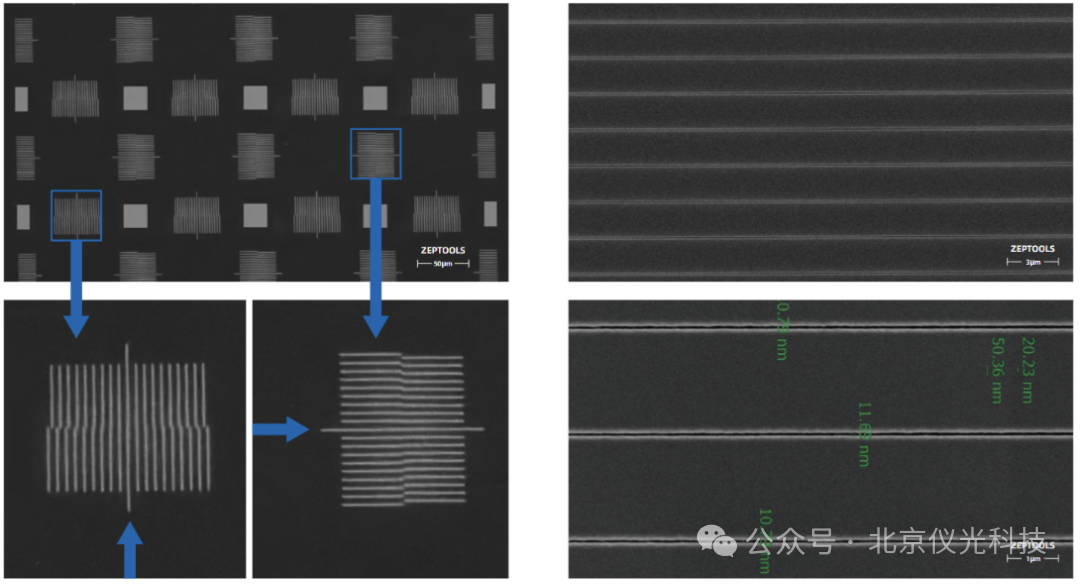

泽攸科技电子束光刻机 场拼接和最小线宽测试

这张设备图展示了泽攸科技电子束光刻机的实体。图中显示的“场拼接"和“最小线宽测试"结果，直接体现了设备的两大核心能力：大面积的精密图案无缝拼接，以及达到纳米级的分辨率极限，这是评估一台电子束光刻机性能的基础。

然而，电子束光刻并非简单的“按图输出"。邻近效应：“即电子在材料中的散射会影响最终图案的尺寸与形状。这一现象提醒人们，制造过程并不是简单的‘按图输出’，而是受到物理机制约束的复杂过程"。

这意味着，即使数据设计wan美，物理世界的复杂性也会导致制造偏差。如何解决？泽攸科技给出了答案：智能化剂量校正。

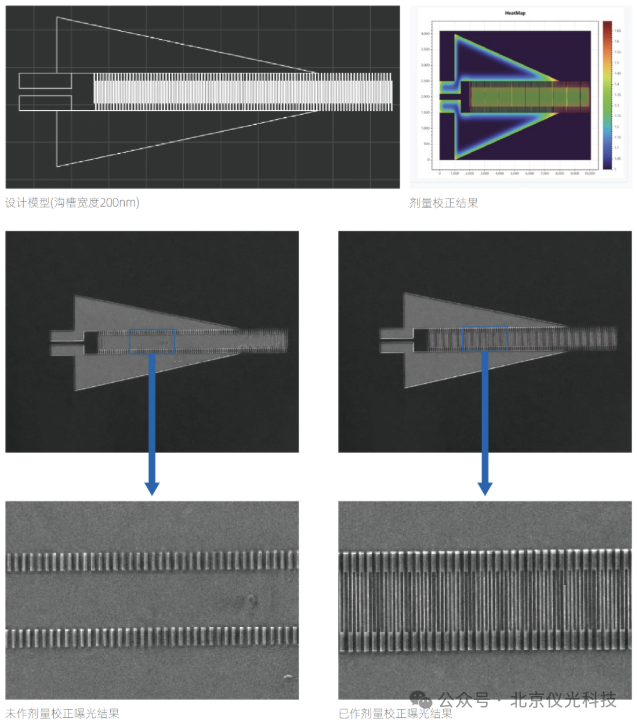

泽攸科技电子束光刻机邻近效应校正功能 · 剂量校正效果

这张对比图ji具说服力。左侧未校正的曝光结果，线条因邻近效应而变得粗糙、失真；右侧经过智能剂量校正后，线条清晰、边缘陡直，wan美还原了设计图形。这不仅仅是软件功能，更是“设计—计算—制造"数字化闭环的体现。泽攸科技通过内置的计算模型，前瞻性地补偿物理效应，将制造从“经验手艺"提升为“可预测、可优化的工程"。

电子束光刻的价值不仅在于“精"，还在于“稳"和“广"。它需要能适应不同的材料和工艺需求。例如，在制作高深宽比结构或需要后续深刻蚀的器件时，厚胶工艺至关重要。

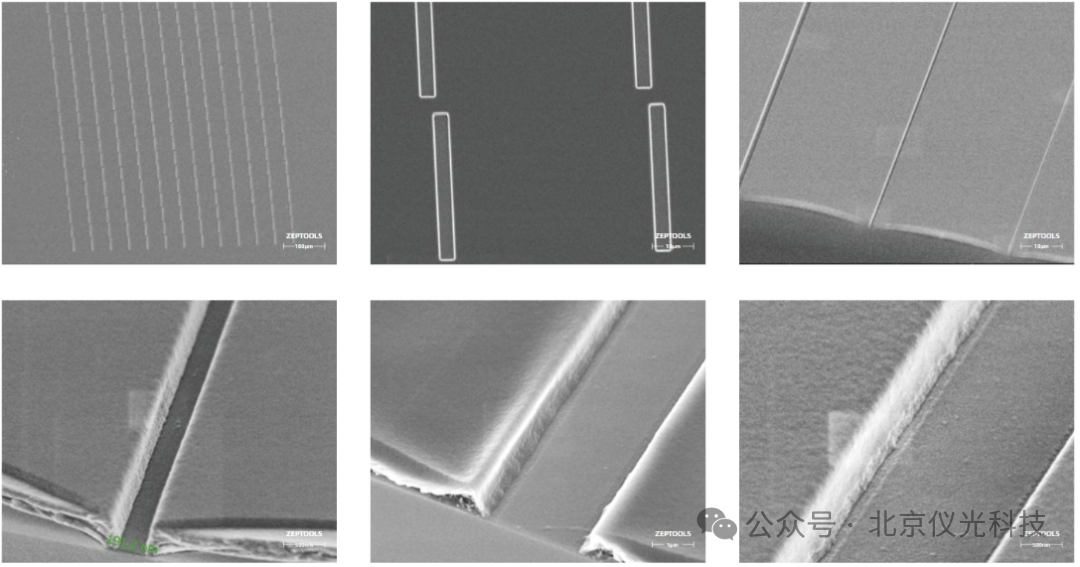

泽攸科技电子束光刻机 厚胶测试

这张厚胶测试的扫描电镜（SEM）图，展示了在很厚的光刻胶上，电子束依然能刻蚀出侧壁陡直、线条均匀的精细结构。这证明了泽攸科技EBL设备不仅分辨率高，而且电子束能量和控制稳定性出色，能够处理更复杂的工艺场景，为MEMS、光子晶体、超导器件等领域的复杂三维结构制作提供了可能。

泽攸科技的产品布局围绕 “多路径协同" 的思路展开。这意味着，电子束光刻机并非孤立的设备，而是研发工具链中的关键一环。

快速迭代：可使用泽攸科技的DMD无掩膜光刻机在微米尺度进行快速原型验证。

精密制造：当设计定型或需要纳米级特征时，则无缝切换至电子束光刻机进行高精度加工。

泽攸科技的电子束光刻机，不仅是一台实现纳米制造的设备，更是一个融合了数字化设计、智能物理补偿和稳定工艺控制的精密系统。它让研究人员能够跨越“邻近效应"等物理鸿沟，在纳米画布上精准“落笔"，将最qian沿的芯片设计、量子器件、超材料构想变为现实。

从快速成型的“像素"世界，到精准落地的“纳米"现实，泽攸科技正通过像电子束光刻这样的核心工具，助力中国科研与gao端制造，一步一个脚印地重塑微纳加工的底层规则。
